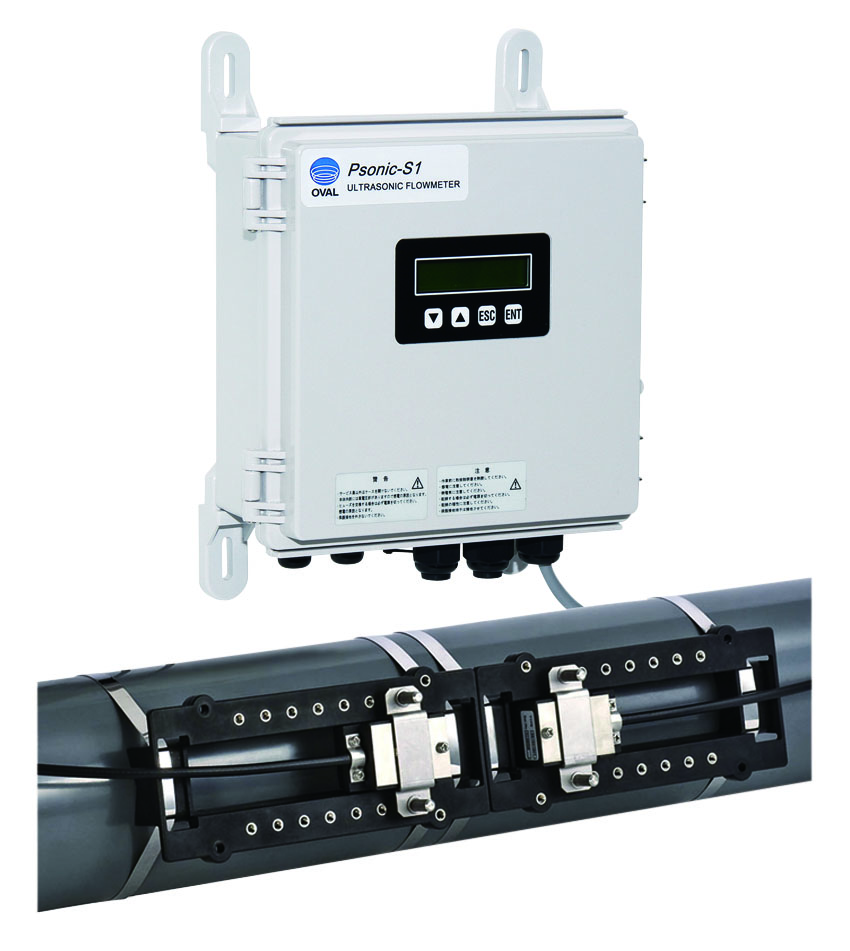

Oval Flowmeter Ultrasonic PSONIC-S1
OVAL FLOWMETER ULTRASONIC – PSONIC-S1 adalah flowmeter ultrasonik tipe penjepit yang dikembangkan untuk pengukuran cairan. Ini memiliki sensor yang diletakkan di bagian luar pipa untuk menerima gelombang ultrasonik yang masuk.
Ini menghitung laju aliran dengan mengukur waktu propagasi gelombang ultrasonik dari fakta bahwa waktu propagasi pulsa ultrasonik berubah dengan kecepatan cairan.
Flowmeter ultrasonik dapat mengukur berbagai cairan termasuk air industri, air pertanian, air limbah, air laut, air murni, dan larutan air.
Major specifications :
| Applicable fluids | Homogeneous fluids where ultrasonic wave can propagate (clean water, waste water, industrial water, river water, ocean water, purified water, etc.) Turbidity: 10000mg/L (degree) max.※1 |
|
|---|---|---|
| Fluid temp. range | -20 to 60°C (fluid and ambient) | |
| Nominal size | 25mm to 600mm | |
| Piping materials | Steel pipe, SUS pipe, polyvinyl pipe, ductile cast-iron pipe, copper pipe, or other pipe made of material that can transmit ultrasonic wave steadily※2,3 | |
| Flow metering range | 0 to ±10m/s | |
| Number of metering lines | 1 line | |
| Metering system | Ultrasonic pulse transmission time difference system | |
| Factory calibration accuracy※4,5 | 25mm to 40mm | ±2.5% of reading (±0.025m/s at a flowrate less than 1m/s) |
| 50mm to 90mm | ±2.0% of reading (±0.020m/s at a flowrate less than 1m/s) | |
| 100mm to 250mm | ±1.5% of reading (±0.015m/s at a flowrate less than 1m/s) | |
| 300mm to 600mm | ±1.0% of reading (±0.010m/s at a flowrate less than 1m/s) | |
※1：The fluid must not contain bubble.
※2：Maximum applicable bore size may not satis by the requirement depending on the material or status of piping.
※3：In case of lining pipes, the lining must contact with the main pipe.(Lining material is tar epoxy or mortar, or the like.)
※4：Specification when measures volume flow.
※5：The pipe must be full of liquid and the flowrate distribution must be ideal.
Fitur :
- Pengukur aliran tipe penjepit tidak memerlukan pemutusan pipa atau penghentian aliran saat memasang sensor.
Selain itu, karena tidak ada kehilangan tekanan, biaya pemasangan dan pengoperasian flowmeter rendah. - Desain kecil dan ringan memudahkan pemasangan.
- Dengan menggunakan perangkat lunak komunikasi PC khusus (UFWconfig), pengaturan flowmeter menjadi mudah.
- Meskipun flowmeter dengan harga rendah, ia memiliki fungsi yang setara dengan model tingkat yang lebih tinggi termasuk log dan diagnosis mandiri.
